INA KUVS13-B

KUVS13-B軸承

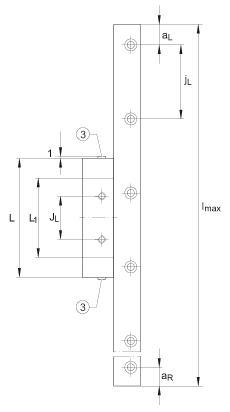

尺寸

L₁
48.5
mm

l_max
1500
mm
導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。

重量

m_FS
85
g
引導單元的質量

m_S
1.45
kg/m
導軌的質量

說明

基本額定載荷，額定扭矩：實際的承載能力受導引部件和周邊結構連接的影響。

基本額定載荷

C
6750
N
基本額定動載荷

C₀
13000
N
基本額定靜載荷

尺寸

H
15
mm

B
30
mm

L
71
mm

說明

1)
定位面

2)
標記

3)
端面有潤滑油孔

尺寸

A₁
16.5
mm

A₂
10
mm

A₃
7.3
mm

a_{L max}
53
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
53
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

B₁
16.2
mm

b
13.5
mm

說明

G₂
M4
根據 DIN ISO 4762-12.9的螺釘如有可能，應有螺釘防松措施。最大鎖緊力矩： M3 = 1,5 Nm M4 = 3 Nm M6 = 10 Nm

尺寸

H₁
1.5
mm

H₂
13.5
mm

h
14
mm

h₁
7.1
mm

J_L
20
mm

j_B
6
mm

j_L
60
mm

說明

K₁
M3
根據 DIN ISO 4762-12.9的螺釘如有可能，應有螺釘防松措施。最大鎖緊力矩： M3 = 2,5 Nm M4 = 3 Nm M5 = 10 Nm M6 = 10 Nm

K₃
M3
根據 DIN ISO 4762-12.9的螺釘如有可能，應有螺釘防松措施。最大鎖緊力矩： M3 = 2,5 Nm M5 = 10 Nm
